常用蒸汽流量計分類及選型
差壓式流量計
在蒸汽流量的測量中，差壓式流量計仍居首位。
優勢：
1、有權威標準為依據。
2、檢測件易于復制;結構簡單、牢固，性能可靠，使用期長。
3、可使用的溫度壓力范圍廣;價格低，不用實流校準等優點。
4、差壓式流量計整套儀表由不同的廠家的標準節流裝置、差壓變送器和流量積算儀組合，故使用靈活方便。
5、差壓式流量計尤其適合測量高溫、高壓的飽和蒸汽蒸汽和過熱蒸汽。
缺點：
1、安裝較復雜，易泄漏，維修拆卸的勞動強度大;量程比僅為3：1，壓力損失大。
2、使用中由于測量條件的變化，使工藝參數偏離了設計值，都會產生較大的測量誤差。

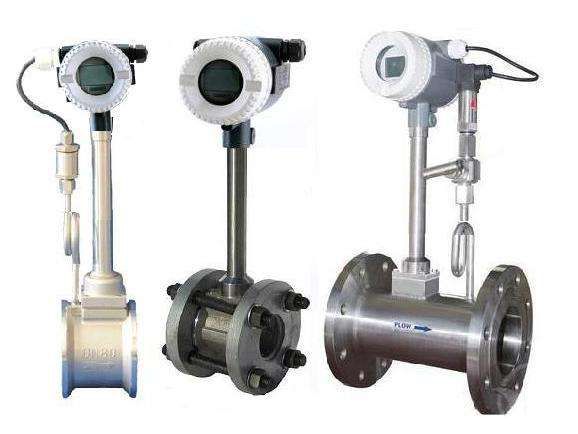

渦街流量計具有結構簡單，不用導壓管;測量范圍大，量程比可達10：1;壓力損失小等優點，在飽和蒸汽流量測量中占的比重在增加。
優勢:
1、渦街產生的頻率僅僅是流速的函數,而與介質密度及粘度無關。
2、壓損小,約為孔板的1/3~1/2。
3、精度高,流量信號由高精度的頻率信號轉換所得。在一定雷諾數范圍內,輸出頻率信號不受流體物性(密度,粘度)和組分的影響。
4、與節流式差壓流量計相比較,無需導壓管和三閥組等,減少泄漏、堵塞和凍結等。
5、價格適中。
缺點：
1、定期檢定一般用戶做不了，需要拆下送檢。
2、其穩定性受流速的影響，應力式渦街流量計對振動較敏感，易受管道或設備振動的影響而出現測量誤差，其還受溫度的限制，通常不能超過300℃(渦街流量計適合飽和蒸汽流量測量，不能用于過熱蒸汽流量測量。
旋翼式蒸汽流量計
旋翼式蒸汽流量計在中小企業飽和蒸汽測量中有廣泛的應用，它是一種純機械原理的測量儀表。具有結構簡單、牢固、維護量小;調整量程只需更換內孔板，并有人工調整的壓力補償功能，不用電源等優點。但也有不足之處，如：直管段有一定的要求：管徑的適應范圍有限，只能水平位置安裝;精度不高，只能就地人工抄表不便于計量管理。
線性孔板差壓式流量計
線性孔板差壓式流量計在企業中已有應用。它又稱為彈性加載可變面積可變壓頭孔板，其流量與差壓成線性關系。
優勢：
1、其量程比可達100：1，很適合流量變化大的測量場合;測量準確度高。
2、對直管段要求較低抗振動性能好等。
缺點：
1、需要對每臺儀表用水進行標定流體溫度的變化，會導致流體密度的變化，也會導致管道內徑、孔板直徑及活塞幾何尺寸的變化，而產生測量誤差。
2、由于有可動部件，維修較復雜，孔板與活塞之間的縫隙很小，在儀表上游要安裝過濾器，來避免管道中的雜質卡死活塞。
V錐流量計
V錐流量計測量原理與差壓式流量計相同，也是一種節流式差壓流量計。它采用邊壁逐步收縮節流方式，即“變流體在管道中心收縮為邊壁收縮”。
優勢：
1、對安裝直管段要求極低，幾乎不要求直管段。
2、量程比可達10：1;壓力損失只有孔板的1/3。
3、不怕振動，耐高溫高壓，可以進行飽和蒸汽和過熱蒸汽測量，節流件幾何尺寸可保持長期不變，能長期穩定工作而無須標定等。
4、測量蒸汽流量時，變送器與流量計之間接專用三閥組，就不需再用導壓管。
缺點：
1、存在壓力損失問題。
2、對高溫過熱蒸汽測量時，仍需要安裝冷凝器，或者把導管引長來保護儀表。
3、測量蒸汽流量時，仍然需要進行溫度、壓力的補償。
