CYX-WL系列柴油流量計廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對：柴油、汽油、石油、原油、潤滑油、液壓油、重油、等高粘度油品液體、和具有腐蝕性液體介質的測量。

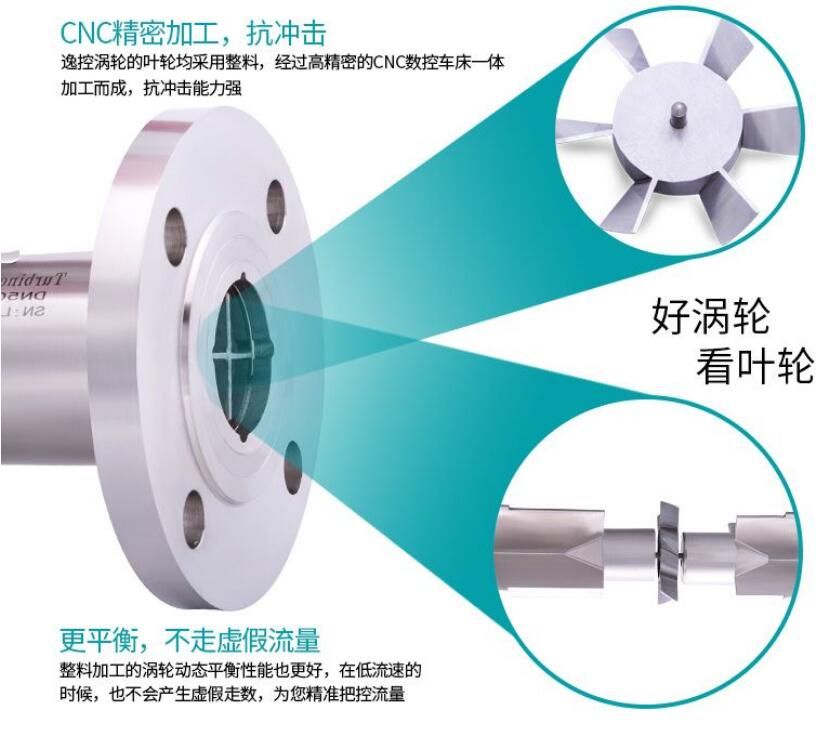

精銑葉輪·精準持久
作為柴油流量計的核心部件，渦輪的好壞直接影響到流量測量的準確性和使用壽命
測量介質
自來水、液體類;柴油、汽油類;牛奶飲品類;甲醇、乙醇類;液壓油、混合油;藥品、醫療類;定量加水、配料;農業、環保類
流量壓力范圍
| 儀表口徑（mm） |
正常流量范圍（m3/h） |
擴展流量范圍（m3/h） |
常規耐受壓力（Mpa） |
制耐壓等級（Mpa）（法蘭連接方式） |
| DN4 |
0.04-0.25 |
0.04～0.25 |
6.3 |
12、16、25 |
| DN6 |
0.1～0.6 |
0.06～0.6 |
6.3 |
12、16、25 |
| DN10 |
0.2~1.2 |
0.15～1.5 |
6.3 |
12、16、25 |
| DN15 |
0.6～6 |
0.4～8 |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
| DN20 |
0.8～8 |
0.45～9 |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
| DN25 |
1～10 |
0.5~10 |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
| DN32 |
1.5～15 |
0.8～15 |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
| DN40 |
2～20 |
1～20 |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
| DN50 |
4～40 |
2～40 |
2.5 |
4.0、6.3、12、16、25 |
| DN65 |
7～70 |
4～70 |
2.5 |
4.0、6.3、12、16、25 |
| DN80 |
10~100 |
5～100 |
2.5 |
4.0、6.3、12、16、25 |
| DN100 |
20～200 |
10～200 |
1.6 |
4.0、6.3、12、16、25 |
| DN125 |
256～250 |
13～250 |
1.6 |
2.5、4.0、6.3、12、16 |
| DN150 |
30～300 |
15~300 |
1.6 |
2.5、4.0、6.3、12、16 |
| DN200 |
80～800 |
40~800 |
1.6 |
2.5、4.0、6.3、12、16 |
基本參數
| 測量介質 |
液體(水、純水、有機液、無機液等無纖維、顆粒雜質的液體) |
| 執行標準 |
渦輪流量傳感器（JB/T9246-1999） |
| 公稱通徑 |
DN4 -- DN200mm |
| 儀表口徑及連接方式 |
4、6、10、15、20、25、32、40采用螺紋、法蘭、卡箍型連接 |
| （15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接 |
| 介質粘度 |
小于5×10-6m2/s(大于5×10-6m2/s的液體，要對流量計進行實液標定后使用) |
| 精度等級 |
±1%R、±0.5%R、±0.2%R（需特制） |
| 公稱壓力 |
1.0Mpa;1.6Mpa;2.5Mpa;4.0Mpa;6.3Mpa(其它壓力等級協議供貨) |
| 量程比 |
1:10；1:15；1:20 |
| 傳感器材質 |
304不銹鋼、316（L）不銹鋼等 |
| 使用條件 |
介質溫度：-20℃～+120℃ 環境溫度：-20℃～+60℃ |
| 相對濕度：5%~90% 大氣壓力：86KPa~106KPa |
| 信號輸出功能 |
脈沖信號、4~20mA信號 |
| 通訊輸出功能 |
RS485通訊、HART協議等 |
| 工作電源 |
A.外電源：+24VDC |
| B.內電源： 3.6V鋰電池 |
| 信號線接口 |
內螺紋M20×1.5 |
| 防爆等級 |
ExdIIBT6或ExdIICT4 |
| 防護等級 |
IP65或更高（可訂制） |
流量范圍與壓力
| 儀表口徑 |
正常流量范圍（m3/h） |
擴展流量范圍（m3/h） |
常規連接方式 |
特制耐壓等級（MPa） |
| （mm） |
與耐壓等級 |
（法蘭夾裝） |
| DN 4 |
0.04～0.25 |
0.04～0.4 |
螺紋連接/6.3MPa |
10、16、25 |
| DN 6 |
0.1～0.6 |
0.06～0.6 |
螺紋連接/6.3MPa |
10、16、25 |
| DN 10 |
0.2～1.2 |
0.15～1.5 |
螺紋連接/6.3MPa |
10、16、25 |
| DN 15 |
0.6～6 |
0.4～8 |
螺紋連接/6.3MPa |
4.0、6.3、10、16、25 |
| 法蘭連接/2.5MPa |
| DN 20 |
0.8～8 |
0.45～9 |
螺紋連接/6.3MPa |
4.0、6.3、10、16、25 |
| 法蘭連接/2.5MPa |
| DN 25 |
1～10 |
0.5～10 |
螺紋連接/6.3MPa |
4.0、6.3、10、16、25 |
| 法蘭連接/2.5MPa |
| DN 32 |
1.5～15 |
0.8～15 |
螺紋連接/6.3MPa |
4.0、6.3、10、16、25 |
| 法蘭連接/2.5MPa |
| DN 40 |
2～20 |
1～20 |
螺紋連接/6.3MPa |
4.0、6.3、10、16、25 |
| 法蘭連接/2.5MPa |
| DN 50 |
4～40 |
2～40 |
法蘭連接/2.5MPa |
4.0、6.3、10、16、25 |
| DN 65 |
7～70 |
4～70 |
法蘭連接/2.5MPa |
4.0、6.3、10、16、25 |
| DN 80 |
10～100 |
5～100 |
法蘭連接/2.5MPa |
4.0、6.3、10、16、25 |
| DN 100 |
20～200 |
10～200 |
法蘭連接/1.6MPa |
2.5、4.0、6.3、10、16、25 |
| DN 125 |
25～250 |
13～250 |
法蘭連接/1.6MPa |
2.5、4.0、6.3、10、16 |
| DN 150 |
30～300 |
15～300 |
法蘭連接/1.6MPa |
2.5、4.0、6.3、10、16 |
| DN 200 |
80～800 |
40～800 |
法蘭連接/1.6MPa |
2.5、4.0、6.3、10、16
|
